Diagramm darstellen klappt nicht so

Forumthread: Diagramm darstellen klappt nicht so
18 Beiträge zu diesem Forumthread
Anzeige

Forumthread: Diagramm darstellen klappt nicht so

14.04.2026 13:32:46

Norbert

Hallo Helfer in der Not,
irgendwie komme ich nicht weiter.
Im Diagramm wollte ich ganz einfach die Daten "2025_1:2026_1 und 2025_1:2026_1" so dargestellt haben, dass Sie entweder nebeneinander oder auch übereinander zu sehen sind.
Leider klappt das nicht. Ich kann zwar die Säulen verschieben, aber das was ich möchte klappt nicht so.

Gäbe es eine Lösung? https://www.herber.de/bbs/user/180548.xlsb

Beispiel:
Norbert

18
Beiträge zum Forumthread

Beiträge zu diesem Forumthread

Betreff

Datum

Anwender

Frage

14.04.2026 14:16:34

Alwin Weisangler
Antwort auf "Frage"

14.04.2026 14:48:04

Nobert
Danke, aber nicht das was ich suche

14.04.2026 21:49:29

Norbert
Diagramm - Säulen neben UND hintereinander

15.04.2026 21:10:45

daniel
Diagramm - Säulen neben UND hintereinander simpler weg

15.04.2026 21:49:40

daniel
Warum gleich die Flinte ins Korn werfen

14.04.2026 22:31:43

Alwin Weisangler
Re: Warum gleich die Flinte ins Korn werfen

15.04.2026 09:13:47

Norbert
AW: Re: Warum gleich die Flinte ins Korn werfen

15.04.2026 10:54:19

Alwin Weisangler
AW: Re: Warum gleich die Flinte ins Korn werfen | Datei an

15.04.2026 11:02:08

Norbert
AW: Re: Warum gleich die Flinte ins Korn werfen | Datei an

15.04.2026 11:36:12

Alwin Weisangler
AW: Re: Warum gleich die Flinte ins Korn werfen | Datei an

15.04.2026 11:53:50

Norbert
Warum gleich die Flinte ins Korn werfen

15.04.2026 16:33:51

Alwin Weisangler
AW: Warum gleich die Flinte ins Korn werfen

15.04.2026 20:07:59

Norbert
AW: Warum gleich die Flinte ins Korn werfen

15.04.2026 23:04:37

Alwin Weisangler
gefilterte Liste ist erforderlich

14.04.2026 15:02:15

Alwin Weisangler
alter Betreff

14.04.2026 15:18:08

Norbert
Erklärung zu deiner angegebenen Officeversion

14.04.2026 16:00:11

Alwin Weisangler
Ein Beispiel mit erweiterten Filter

14.04.2026 16:38:47

Alwin Weisangler

Frage

14.04.2026 14:16:34

Alwin Weisangler

Hallo Norbert,

habe ich es richtig verstanden habe, willst du zwischen 2 Diagrammansichten (gruppierte Balken/gestapelte Balken) wechseln können?

Gruß Uwe

Antwort auf "Frage"

14.04.2026 14:48:04

Nobert

Hallo,
Deine Frage:
...habe ich es richtig verstanden habe, willst du zwischen 2 Diagrammansichten (gruppierte Balken/gestapelte Balken) wechseln können? :
nein, es soll nicht gewechselt werden, sondern einfach die Darstellung 2022 zu 2026

Kann auch nochmal was einfaches konstruieren .

Danke, aber nicht das was ich suche

14.04.2026 21:49:29

Norbert

Hallo,
danke für die Hinweise und Beispieltabelle.
Aber leider möchte ich eben die Lösung in eine sehr komplexe Tabelle einbauen und da hilft mir auch die Datei "180549.xlsb" von Alwin nichts.
Das ist zwar gut aber leider . . .

War ja auch nur ein Gedanke von mir, ob es eine Möglichkeit gibt. Muss nicht sein, aber wäre schön ;-)

Danke
Gruß
Norbert

Diagramm - Säulen neben UND hintereinander

15.04.2026 21:10:45

daniel

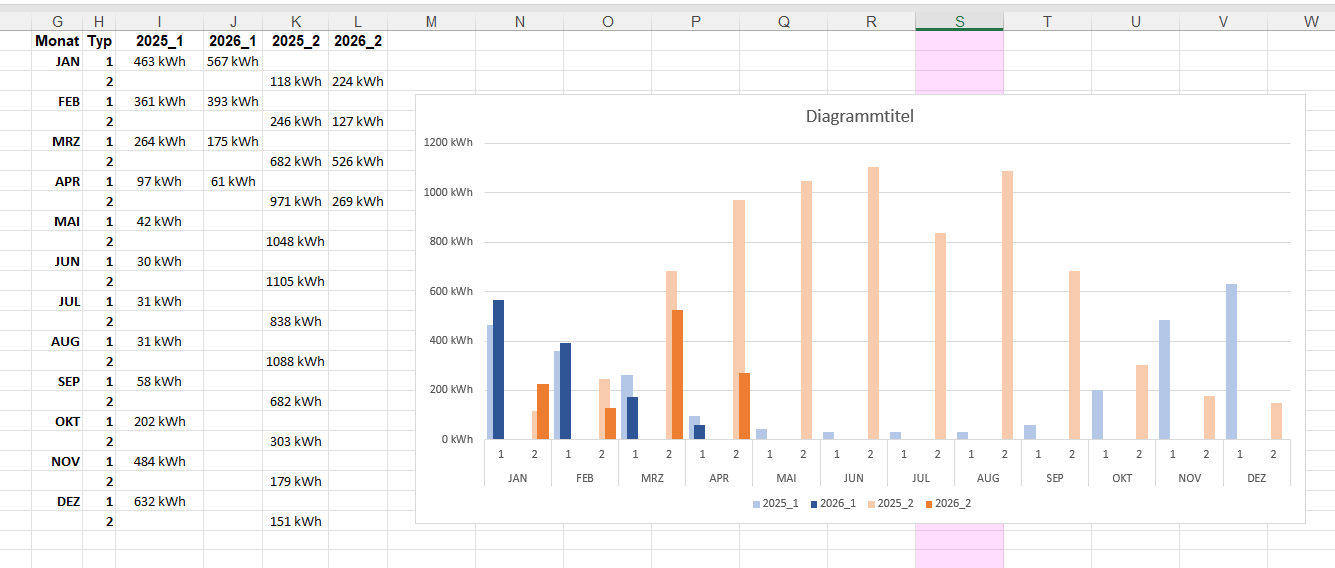

ich hab jetzt nicht alle Lösungsvorschläge durchgeschaut ob der schon dabei ist, aber du könntest für jeden Monat 2 Datenzeilen vorsehen, dann kannst du die 1er und 2er nebeneinander stellen und die jeweiligen Jahre hintereinander.
deine Tabelle musst du dafür ein bisschen umbauen.
https://www.herber.de/bbs/user/180561.xlsb

Userbild

Gruß Daniel

Diagramm - Säulen neben UND hintereinander simpler weg

15.04.2026 21:49:40

daniel

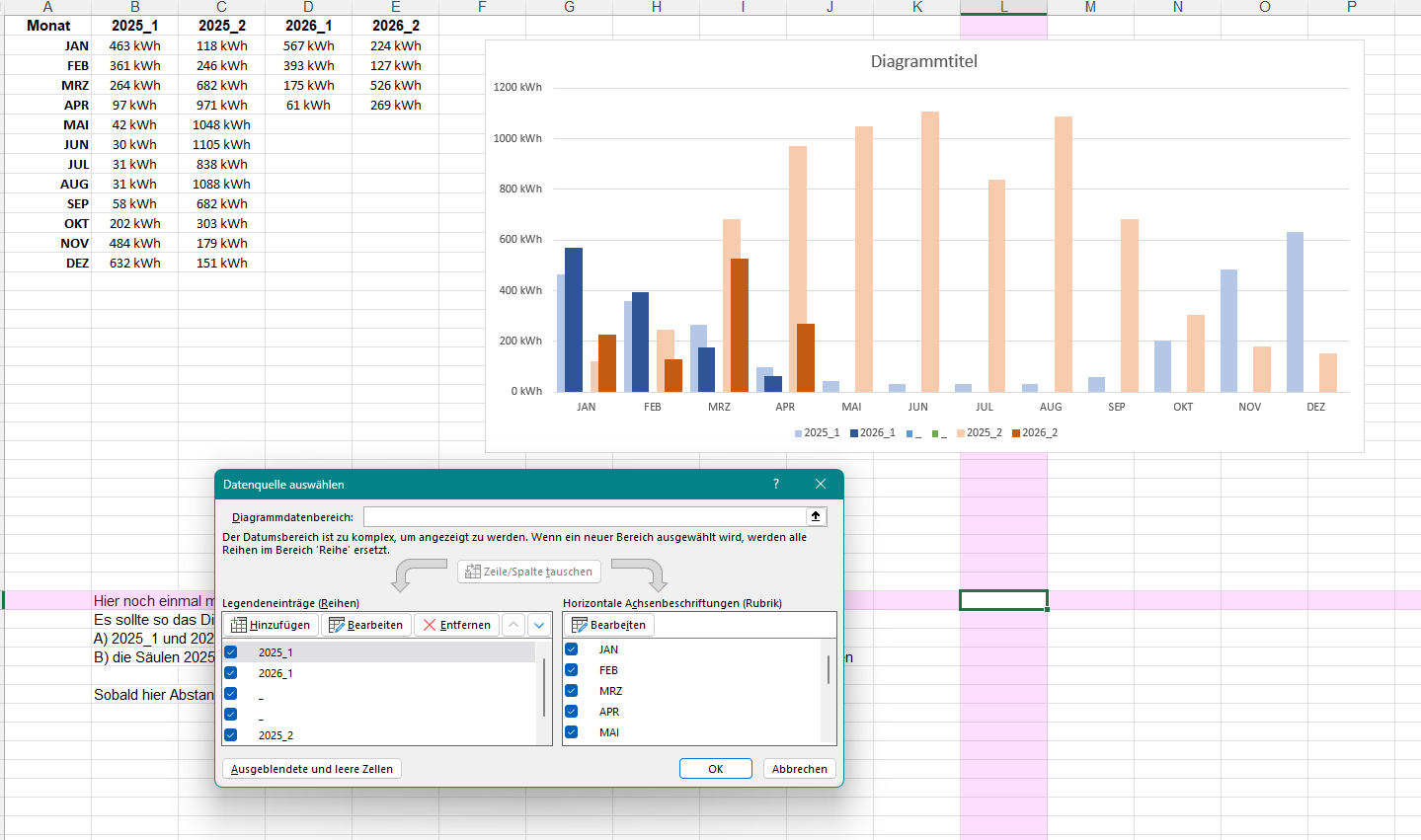

es geht noch einfacher und sogar mit der ursprünglichen Tabelle

bringe im Assistenten "Daten auswählen" die Spalten in die richtige Reihenfolge und füge zwei Dummy-Datenreihen ohne Werte ein, die du dann in der Mitte platzierst und die so für den gewünschten Abstand sorgen.
In der Legende kannst du diese beiden Spalten einfach rauslöschen.
https://www.herber.de/bbs/user/180563.xlsb
Gruß Daniel

Userbild

Warum gleich die Flinte ins Korn werfen

14.04.2026 22:31:43

Alwin Weisangler

Hallo Norbert,

zeige mal einfach einen Teil der Rohdaten, welche dann für das Diagramm aufbereitet werden soll. Man kann da sicherlich einen Weg gefiltert und aufbereitet via VBA zusammenstellen.

Mehr gab eben deine zur Verfügung gestellte Datei erst mal nicht her.

Gruß Uwe

Re: Warum gleich die Flinte ins Korn werfen

15.04.2026 09:13:47

Norbert

Hallo Uwe,
versuchte eine neue Erklärung in der Beispieldatei zu formulieren, vielleicht wurde ich auch falsch verstanden.
Leider ist heute kein Upload möglich ;-(
Hat bisher immer geklappt.
Weiß nicht warum, werde es später noch einmal versuchen.

Norbert

AW: Re: Warum gleich die Flinte ins Korn werfen

15.04.2026 10:54:19

Alwin Weisangler

Hallo Norbert,

ja, lese deine Zugangsdaten zu Herber aus zwecks neu einloggen --> lösche in den Browsereinstellungen die Cookies von Herber --> gehe dann zum Forum neu Einloggen. Damit ist das Problem verschwunden.

Gruß Uwe

AW: Re: Warum gleich die Flinte ins Korn werfen | Datei an

15.04.2026 11:02:08

Norbert

Hallo Uwe,
hier nochmals die Datei und eine Erklärung, vielleicht habe ich mich falsch ausgedrückt.

https://www.herber.de/bbs/user/180556.xlsb

Gruß
Norbert

AW: Re: Warum gleich die Flinte ins Korn werfen | Datei an

15.04.2026 11:36:12

Alwin Weisangler

Hallo Norbert,

das was du möchtest würde in einem Diagramm zur Stapelung führen. Um die Balken übereinander zu bekommen (was ich aber für wenig sinnvoll halte) müsstest du dann einfach Diagramme übereinander legen und dann in den darüberliegenden Diagrammen die Hintergründe auf "ohne" stellen und des Weiteren alle im Bild störenden Sachen ausblenden.
Dann erhältst du das was du dir wünschst, so ich es richtig verstanden habe.

Gruß Uwe

AW: Re: Warum gleich die Flinte ins Korn werfen | Datei an

15.04.2026 11:53:50

Norbert

Hallo Uwe,
danke für die Nachricht.
Nun bin ich ratlos und weiß nicht was Du meinst.
Wie soll ich den Hintergründe irgendwie löschen oder "Ohne" stellen? Da bin ich raus und es war eine Erfahrung, dass nicht alles so geht wie man sich das wünscht.
auch wenn "die Meinung: Warum gleich die Flinte ins Korn werfen" lautet

Danke
Norbert

Warum gleich die Flinte ins Korn werfen

15.04.2026 16:33:51

Alwin Weisangler

schau mal hier (Beispiel für 2025_1 und 2026_1). Das ist doch recht einfach zu erzeugen.
Ich habe nur das was ich dir beschrieben habe gemacht + Fixer Achsenbereich (max 1000) Y-Achse.
https://www.herber.de/bbs/user/180558.xlsb

Gruß Uwe

AW: Warum gleich die Flinte ins Korn werfen

15.04.2026 20:07:59

Norbert

Hallo Uwe,
danke für Deine Hilfe.
Das war gut gemeint, aber als ich das Diagramm nur so mal etwas größer machen wollte, dann kommen die nächsten Fragen.

Warum "verzieht" sich das Diagramm? habe mal die Datei angehängt . . .
https://www.herber.de/bbs/user/180560.xlsb

Gruß Norbert

AW: Warum gleich die Flinte ins Korn werfen

15.04.2026 23:04:37

Alwin Weisangler

Da kann man mit Gruppieren machen.
https://www.herber.de/bbs/user/180565.xlsb

Gruß Uwe

gefilterte Liste ist erforderlich

14.04.2026 15:02:15

Alwin Weisangler

Hallo Norbert,

da musst du die Daten entsprechend für das gewünschte Jahr aufbereiten - also eine gefilterte Liste. Nimm dazu am besten, da du O2016 nutzt den erweiterten Filter. Falls du damit nicht zurecht kommst melde dich nochmals.

Gruß Uwe

alter Betreff

14.04.2026 15:18:08

Norbert

Hallo Uwe und Weisangler,
danke erst mal, aber
was bedeutet( O2016 ) bei 14.04.2026 15:02:15 Alwin Weisangler ? Wie soll man den Filter anwenden, die Datei hat doch viele Daten?

bin da überfragt

Erklärung zu deiner angegebenen Officeversion

14.04.2026 16:00:11

Alwin Weisangler

Office 2016 hast du als Version angegeben, so dass man noch nicht die modernen Funktionen ab O2021 wie FILTER() MATRIXERSTELLEN() LAMBDA() usw. nutzen kann.

Gruß Uwe

Ein Beispiel mit erweiterten Filter

14.04.2026 16:38:47

Alwin Weisangler

ein Weg dies mit Avanced Filter zu machen.
https://www.herber.de/bbs/user/180549.xlsb

Gruß Uwe
